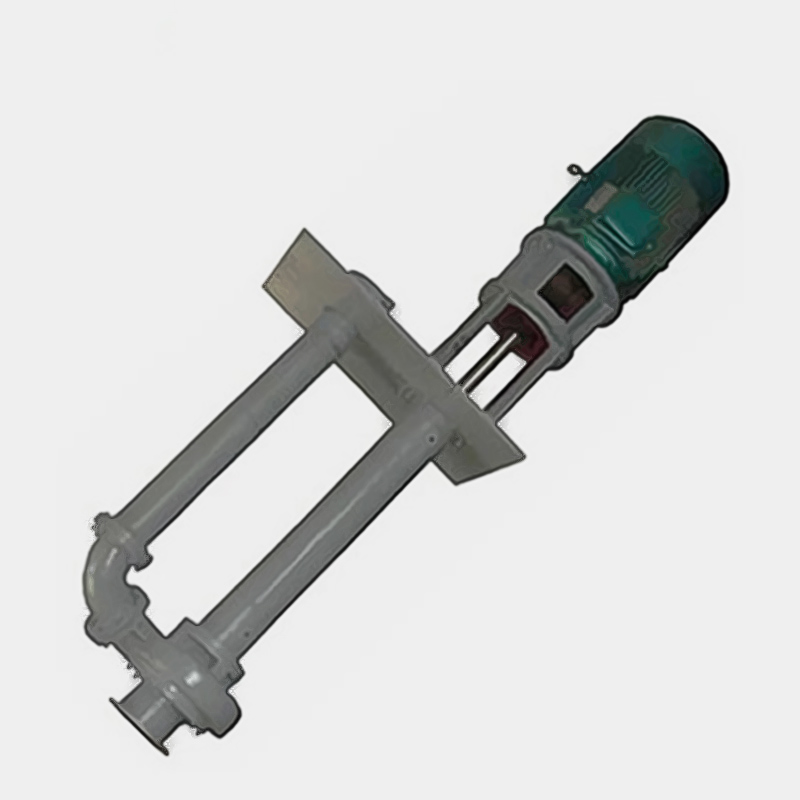

一、LSB高溫濃硫酸液下泵介紹
LSB型高溫硫酸液下泵主要應用于高溫濃硫酸介質的輸送同時兼容液下泵所有其它應用領域,其性能和尺寸符合DIN24256 / ISO2858標準，通作化程度高,拆裝維護方便.
LSB液下泵廣泛吸取國內外硫酸泵結構設計的經驗,增加吸入管長度，使泵組的剛性提高,運轉平穩可靠，是一種立式單級單吸懸臂液下泵。研制和選擇泵的優秀水力模型,使運轉性能穩定,并且高效節能.研制和采用先進的耐腐材料，
LSB硫酸液下泵過流部件采用IMRC-1(lewmet-55)合金、20號合金制造,其余部位采用特種耐腐蝕鑄鐵制造，使泵的使用壽命進一步加長，是廣大客戶的放心產品，熱忱歡迎前來咨詢訂購。
二、LSB高溫濃硫酸液下泵型號意義
40LSB-30A
40代表流量（m3/h）
LSB代表系列代號
30代表揚程
A代表葉輪切割
三、LSB濃硫酸液下泵結構特點
LSB型液下泵是立式單級單吸離心泵，主要由泵體、泵蓋、葉輪、軸、底板、中間接管、出口管及密封、軸承、聯軸器等零部件組成組成。
軸向推力主要靠葉輪背葉片來平衡。
剩余軸向力及轉子重量靠滾動軸承承受。
泵可充分利用自身吸上高度，增加吸入管可增加泵機組的插入深度。
但起動前，液面必須高于葉輪中心線以上。
轉向：從電機往泵端看為逆時針方向旋轉。
四、LSB濃硫酸液下泵性能參數表
泵型號 | Q（m3/h） | H（m） | N(r/min) | η(%) | 功率(KW) | 質量(KG) | |
Pa | Pgr | ||||||
25LSB-40 | 25 | 40 | 2950 | 60 | 4.5 | 11 | 570 |
25LSB-40A | 23.7 | 36 | 2950 | 59 | 3.9 | 11 | 570 |
25LSB-40B | 22.5 | 32 | 2950 | 58 | 3.4 | 11 | 570 |
25LSB-40C | 21 | 29 | 2950 | 57 | 2.9 | 7.5 | 570 |
55LSB-40 | 55 | 40 | 2950 | 66 | 9.1 | 22 | 630 |
55LSB-40A | 52 | 36 | 2950 | 65 | 7.8 | 18.5 | 630 |
55LSB-40B | 49.5 | 32 | 2950 | 64 | 6.7 | 15 | 630 |
55LSB-40C | 46.7 | 29 | 2950 | 63 | 5.9 | 15 | 630 |
100LSB-40 | 100 | 40 | 2950 | 68 | 16 | 37 | 740 |
100LSB-40A | 95 | 36 | 2950 | 67 | 13.9 | 30 | 740 |
100LSB-40B | 90 | 32 | 2950 | 66 | 11.9 | 30 | 740 |
100LSB-40C | 85 | 29 | 2950 | 65 | 10.3 | 30 | 740 |
100LSB-50 | 100 | 50 | 2950 | 74 | 18.4 | 45 | 735 |
100LSB-50A | 95.3 | 45.5 | 2950 | 73 | 16.2 | 37 | 735 |
100LSB-50B | 90.7 | 41 | 2950 | 72 | 14 | 37 | 735 |
20LSB-30 | 20 | 30 | 1450 | 43 | 3.8 | 11 | 730 |
20LSB-30A | 19 | 27 | 1450 | 42 | 3.3 | 11 | 730 |
20LSB-30B | 18 | 24 | 1450 | 41 | 2.9 | 7.5 | 730 |
20LSB-30C | 17 | 21.5 | 1450 | 40 | 2.5 | 7.5 | 730 |
40LSB-30 | 40 | 30 | 1450 | 53 | 6.2 | 15 | 980 |
40LSB-30A | 38 | 27 | 1450 | 52 | 5.4 | 15 | 980 |
40LSB-30B | 36 | 24 | 1450 | 51 | 4.6 | 11 | 980 |
40LSB-30C | 34 | 21.5 | 1450 | 50 | 4.0 | 11 | 980 |
80LSB-30 | 80 | 30 | 1450 | 65 | 10 | 30 | 940 |
80LSB-30A | 76 | 27 | 1450 | 64 | 8.7 | 22 | 940 |
80LSB-30B | 72 | 24 | 1450 | 63 | 7.5 | 22 | 940 |
80LSB-30C | 68 | 21.5 | 1450 | 62 | 6.4 | 18.5 | 940 |
200LSB-30 | 200 | 30 | 1450 | 78 | 20.9 | 55 | 1020 |
200LSB-30A | 190 | 27 | 1450 | 77 | 18.1 | 45 | 1020 |
200LSB-30B | 180 | 24 | 1450 | 76 | 15.5 | 37 | 1020 |
